SIEMENS SIMATIC ET 200SP ANALOGES E/A-HF-MODUL – 6ES7134-6JD00-0CA1

Das modulare E/A-System, das sich problemlos in verschiedenen Anwendungen einsetzen lässt, verfügt über die Schutzart IP20 und ist auf maximalen Bedienkomfort und maximale Funktionalität ausgelegt.

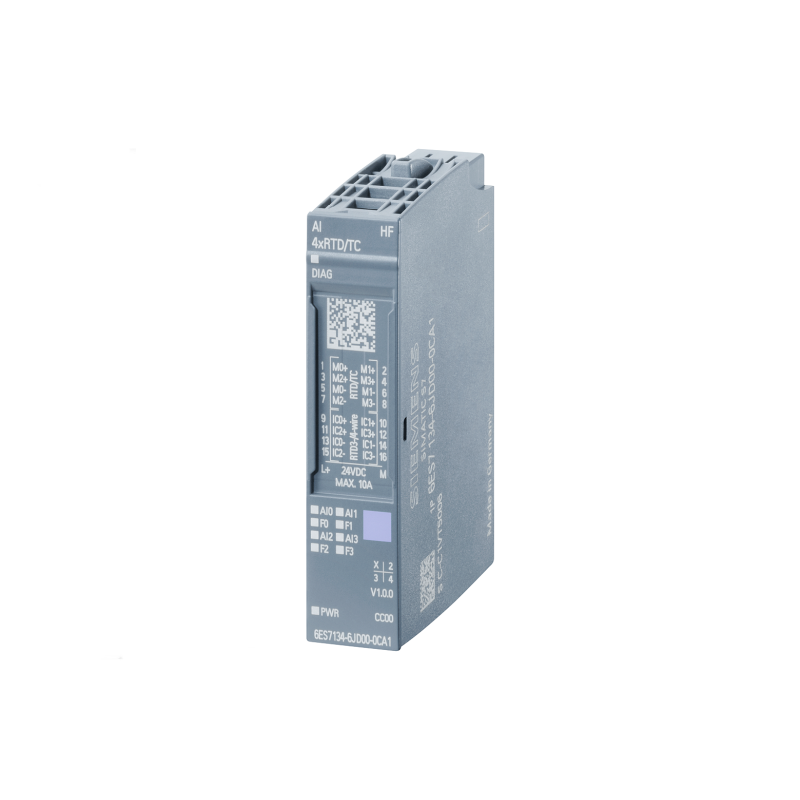

Das Erweiterungsmodul für die dezentralen analogen Peripheriestationen SIMATIC ET 200SP HF – 6ES7134-6JD00-0CA1 verfügt über insgesamt 4 HIGH FEATURE RTD/TC-Eingänge, die auf DC 24 V parametriert sind. Das Modul verfügt über integrierte Diagnosefunktionen, die unter anderem die Spannungsversorgung, den Kurzschluss und den Kabelbruch erfassen. Das Modell mit MSO-Modus ermöglicht die Umparametrierung im RUN-Modus und unterstützt I&M-Daten von 0 bis 3. Die Gerätekonfiguration, die Integration in das System oder das Engineering erfolgt mit der Software STEP 7 TIA-Portal in der Version V12 SP1 oder V13. Die kompakten Abmessungen dieser Geräteklasse werden durch die Verwendung einer hohen Kanaldichte ermöglicht, die geringe Größe ermöglicht die Nutzung des eingesparten Platzes im Schaltschrank. Die Konfiguration des ET 200SP-Stationssystems ist leicht skalierbar und relativ kostenoptimiert und wird durch eine umfassende Datenbank digitaler und analoger IO-Module erweitert. SIMATIC ET 200SP ist ca. 50 % schmaler als vergleichbare dezentrale Peripheriegeräte. Bei einer Höhe von rund 115 Millimetern bietet das System Platz für 16 Kanäle mit Single-Line-Anschluss ohne AUX-Stecker. Bei einem 3-adrigen Anschluss mit AUX-Steckern beträgt die Höhe für 8 Kanäle 140 Millimeter. Die Tiefe beträgt 75 Millimeter. Um die Baugröße möglichst gering zu halten, ist das Stromversorgungsmodul zur Bildung von Lastgruppen in das SIMATIC ET 200SP System integriert.

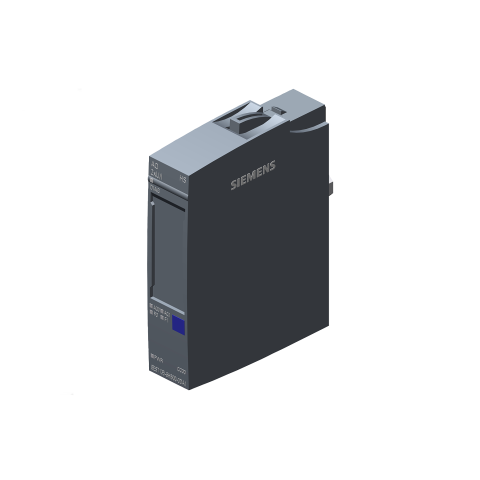

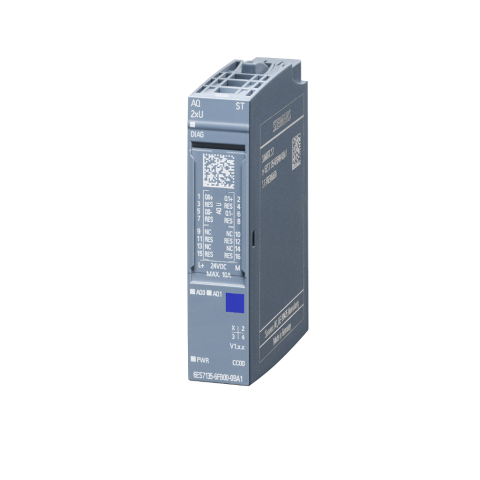

Damit Sie den Modultyp schnell und einfach identifizieren können, sind Peripheriemodule durch unterschiedlich farbige Elemente gekennzeichnet. Das Dezentrale Peripheriesystem ET 200SP bietet je nach benötigter Funktionalität eine große Auswahl an analogen Ausgabemodulen. Zur Verfügung stehen Module mit Basisfunktionalität ( BA ) oder Standardfunktionalität ( ST ) mit 2 oder 4 Ausgängen, sowie Module mit erweiterten Funktionen ( HF High Feature / HS High Speed ​​), die immer über 2 Ausgänge verfügen.

Für dieses System stehen zusätzlich HS AQ 2xUI und AI 2xU/I 2-/4 Eingänge zur Verfügung, die schnelle isochrone Ausgänge und Oversampling, also äquidistante Datenerfassung bzw. -ausgabe bei moderaten Prozessorzyklen unterstützen und dem Anwender die Möglichkeit bieten, Messwerte in synchronen und konstant gleichen Zeitintervallen innerhalb des PROFINET-Transmit-Timings anzugeben.
