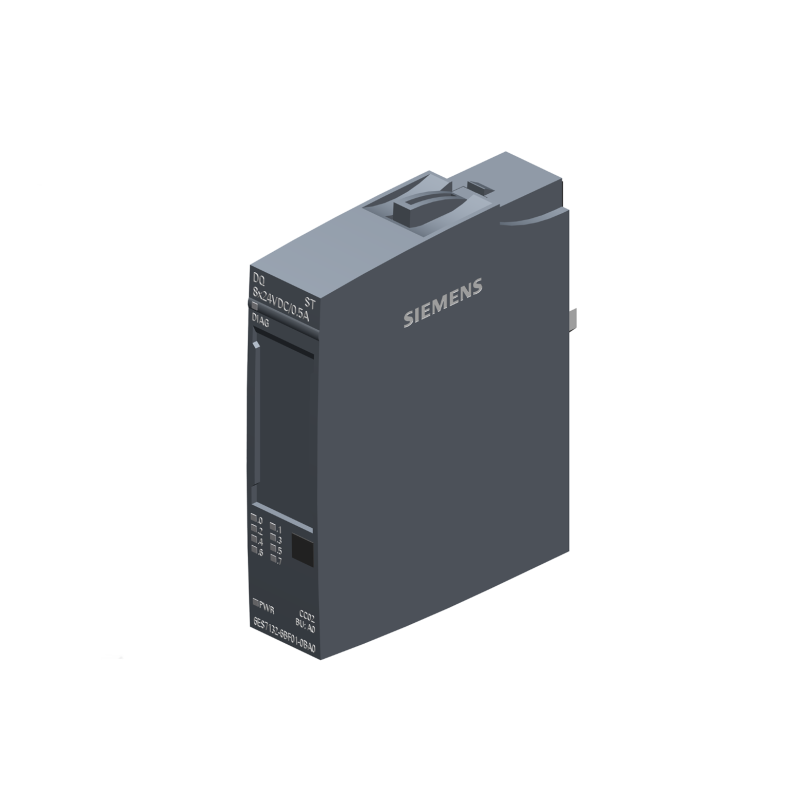

SIEMENS SIMATIC ET 200SP BINÄRES E/A-MODUL 1766 - 6ES7132-6BF01-0BA0

Das modulare E/A-System, das sich problemlos in verschiedenen Anwendungen einsetzen lässt, verfügt über die Schutzart IP20 und ist auf maximalen Bedienkomfort und maximale Funktionalität ausgelegt.

Das Erweiterungsmodul für dezentrale Binärperipheriestationen SIMATIC ET 200SP 1766 - 6ES7132-6BF01-0BA0 verfügt über insgesamt 8 STANDARD-Ausgänge, die mit 24 V DC/0,5 A parametriert sind. Das Modul verfügt über integrierte Diagnosefunktionen, die unter anderem Spannungsversorgung, Kurzschluss oder Drahtbruch erkennen. Modul mit DQ-Modus, unterstützt I&M-Daten von 0 bis 3. Gerätekonfiguration, Systemintegration und Engineering erfolgen mit STEP 7 TIA Portal Softwareversion V14. Die kompakten Abmessungen dieser Geräteklasse werden durch den Einsatz einer hohen Kanaldichte ermöglicht, die geringe Baugröße ermöglicht die Nutzung des eingesparten Platzes im Schaltschrankinneren. Die Konfiguration des ET 200SP-Stationssystems ist leicht skalierbar und relativ kostenoptimiert und wird durch eine umfassende Datenbank digitaler und analoger IO-Module erweitert. SIMATIC ET 200SP ist ca. 50 % schmaler als vergleichbare dezentrale Peripheriegeräte. Bei einer Höhe von rund 115 Millimetern bietet das System Platz für 16 Kanäle mit Single-Line-Anschluss ohne AUX-Stecker. Bei einem 3-adrigen Anschluss mit AUX-Steckern beträgt die Höhe für 8 Kanäle 140 Millimeter. Die Tiefe beträgt 75 Millimeter. Um die Baugröße möglichst gering zu halten, ist das Stromversorgungsmodul zur Bildung von Lastgruppen in das SIMATIC ET 200SP System integriert.

Damit Sie den Modultyp schnell und einfach identifizieren können, sind Peripheriemodule durch unterschiedlich farbige Elemente gekennzeichnet. Das Dezentrale Peripheriesystem ET 200SP bietet je nach benötigter Funktionalität eine große Auswahl an digitalen Ausgabemodulen. Es stehen Module mit Basis- ( BA ) oder Standard- ( ST ) Funktionalität sowie Module mit erweiterten Funktionen ( HF High Feature / HS High Speed ) zur Verfügung. Für dieses System stehen zusätzlich digitale Eingänge für NAMUR-Sensoren und Module für Wechselspannung von 120 bis 230 V sowie NO- und CO-Relaisausgänge zur Verfügung. Verbesserte Features wie Oversampling, also eine schnelle, äquidistante Datenerfassung bzw. -ausgabe mit moderaten Prozessorzyklen, bieten dem Anwender die Möglichkeit, Messwerte in synchronen und festen gleichen Zeitintervallen innerhalb des PROFINET-Transmit-Timings festzulegen.
