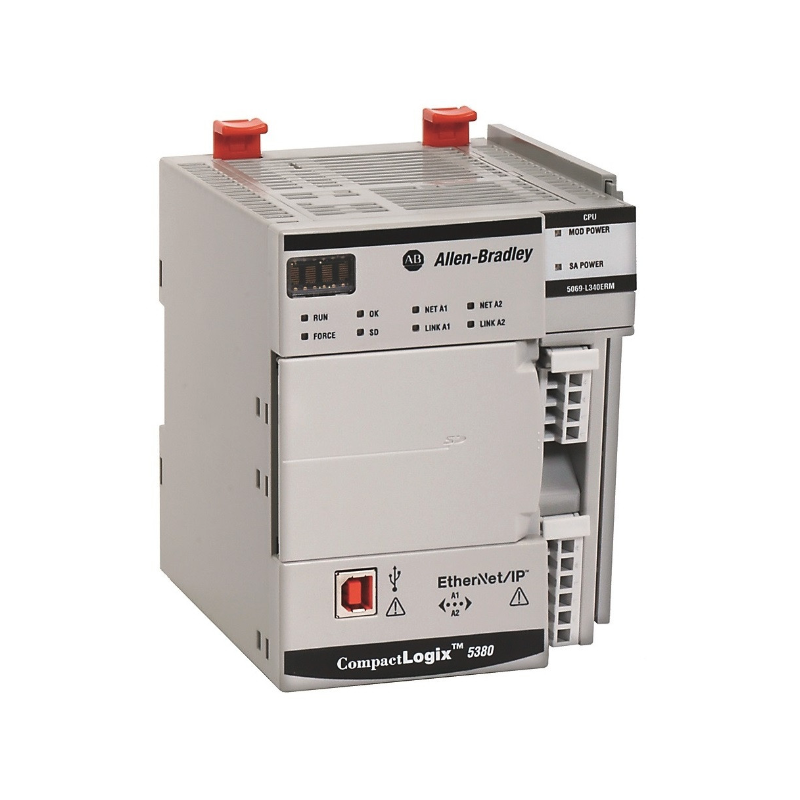

ALLEN-BRADLEY CompactLogix STEROWNIK - 5069-L306ER

CompactLogix 5000 to zaawansowana rodzina sterowników PLC produkowanych przez firmę Allen-Bradley. Są one częścią serii sterowników Logix, które oferują zaawansowane funkcje programowania, diagnostyki i sterowania dla różnych aplikacji przemysłowych.

Allen-Bradley CompactLogix 5069-L306ER to programowalny kontroler automatyki (PAC) z kompaktowym i rozszerzalnym sprzętem, znany z wykorzystania w różnorodnych aplikacjach przemysłowych na różnych polach przemysłu. Model 5069-L306ER posiada wbudowaną pamięć użytkownika o pojemności 0,6 MB. Ta pamięć nie wymaga zastosowania baterii, ponieważ wyposażona jest w układ magazynowania energii, służący do przechowywania zawartości pamięci użytkownika bez konieczności baterii. Dodatkowo, dla zwiększenia pojemności pamięci nieulotnej, istnieje możliwość wykorzystania opcjonalnych kart pamięci, takich jak 1784-SDHC8 (8 GB), 1784-SDHC32 (32 GB) i 9509-CMSDCD4 (4 GB) CodeMeter CmCard. Model 5069-L306ER jest w stanie obsłużyć instalację maksymalnie ośmiu (8) modułów 5069 Compact I/O. Są to kompaktowe moduły wejść/wyjść, które efektywnie oszczędzają miejsce na panelu, przyczyniając się do obniżenia kosztów instalacji tego kontrolera 5069. W zakresie komunikacji, model 5069-L306ER wyposażony jest w jeden (1) port USB 2.0 o prędkości transmisji do 12 Mb/s oraz interfejs Dual Ethernet I/P obsługujący topologie liniowe, gwiazdowe i pierścieniowe. Porty Ethernet są zdolne do wymiany danych z prędkością 10/100/1Gbps w trybie pełnego dupleksu. Model 5069-L306ER pozwala na konfigurację aż 32 zadań, z których każde może obsługiwać 1000 programów. Wszystkie wyzwalacze zdarzeń są obsługiwane przez ten kontroler. Programy użytkownika mogą być tworzone w językach drabinki przekaźnikowej (LD), tekstowych strukturach (ST), schematach bloków funkcyjnych (FBD) i sekwencyjnych schematach funkcyjnych (SFC). Ten moduł posiada wbudowany port USB oraz dwa porty Ethernet. Wydajność sieci Ethernet tego modułu wynosi 10 Mb/s, 100 Mb/s i 1 Gb/s tylko w trybie pełnego dupleksu. Maksymalna liczba węzłów EtherNet/IP obsługiwanych przez ten moduł to 16. Pojemność pamięci tego modułu to 0,6 MB.
