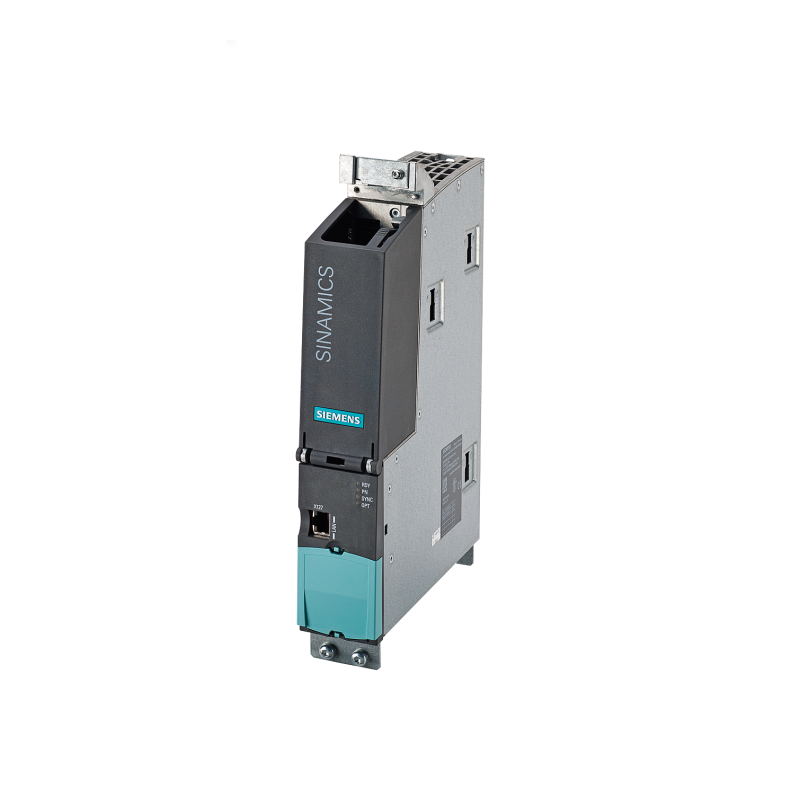

Steuerungseinheit SINAMICS S120 CU320P-2 PN - 6SL3040-1MA01-0AA0

Die speziellen Steuerungen für das SINAMICS-System sind speziell für den effizienten Betrieb mit integrierten Technologiefunktionen konzipiert, perfekt abgestimmt auf Pumpen, Lüfter oder Kompressoren. I/O-Schnittstellen, Feldbusschnittstellen und umfangreiche Softwarefunktionen unterstützen das System zusätzlich optimal.

Die Control Unit SINAMICS CU230P-2 - 6SL3040-1MA01-0AA0 kommuniziert effizient über die DRIVE-CLiQ-Schnittstelle mit den zugehörigen Komponenten wie Motormodulen, Linemodulen, Sensormodulen und Terminalmodulen. Das Steuergerätemodul verfügt über 12 isolierte digitale Eingänge und 8 nicht isolierte digitale Ein-/Ausgänge. Das Gerät ist für den effizienten Betrieb mit Pumpen, Lüftern und Kompressoren ausgelegt. Die Steuerungseinheit übernimmt effektiv die Bewegungssteuerungsfunktion, die für Positionierungs- oder Geschwindigkeitsregelungsaufgaben verwendet wird, die direkt im Antrieb ausgeführt werden. Dank der SINUMERIK NCU-Steuerung bietet die Einheit hervorragende Leistung und Flexibilität in mittel- bis hochkomplexen Mehrachssystemen. Die Steuerung CU320-2 verfügt standardmäßig über eine PROFIBUS- oder PROFINET-Kommunikationsschnittstelle, darüber hinaus sind Erweiterungen wie das Terminal Module TM31, das Terminal Board TB30 sowie Module für die Kommunikation über CANopen oder EtherNet/IP verfügbar.

Die Control Unit CU320‑2 realisiert Kommunikations-, Steuerungs- und Regelungsfunktionen für ein oder mehrere Motormodule und ein Linearmodul. Die Steuerung CU320‑2 ist für den Mehrachsbetrieb ausgelegt. Die erforderliche Rechenleistung des Gerätes steigt proportional zur Anzahl der daran angeschlossenen Motormodule und Systemkomponenten und im Verhältnis zur erforderlichen Dynamik der Geräte. Bei der Steuerung CU320‑2 beginnt der Bedarf zur Leistungssteigerung bereits bei der Bearbeitung der 4. Achse. Die Auslastung der Control Unit CU320‑2 kann mit dem Engineering-Tool SIZER berechnet werden. Der Status der Control Unit CU320‑2 wird durch farbige LEDs angezeigt. Da die Firmware und die Parametereinstellungen auf der CompactFlash-Karte gespeichert sind, kann die Steuerung ohne den Einsatz zusätzlicher Softwaretools geändert werden. Die Steuerung CU320‑2 kann mittels im Linearmodul integrierter Halterungen seitlich an einem Linearmodul im Buchformat montiert werden. Mit den integrierten Montagewinkeln lässt sich die Control Unit CU320‑2 auch an der Wand eines Schaltschranks befestigen. Da die Control Unit CU320‑2 nicht so tief ist wie die Linearmodule, sind zusätzlich passende Distanzstücke erhältlich, mit denen die Tiefe der Control Unit CU320‑2 auf 270 mm vergrößert werden kann.
