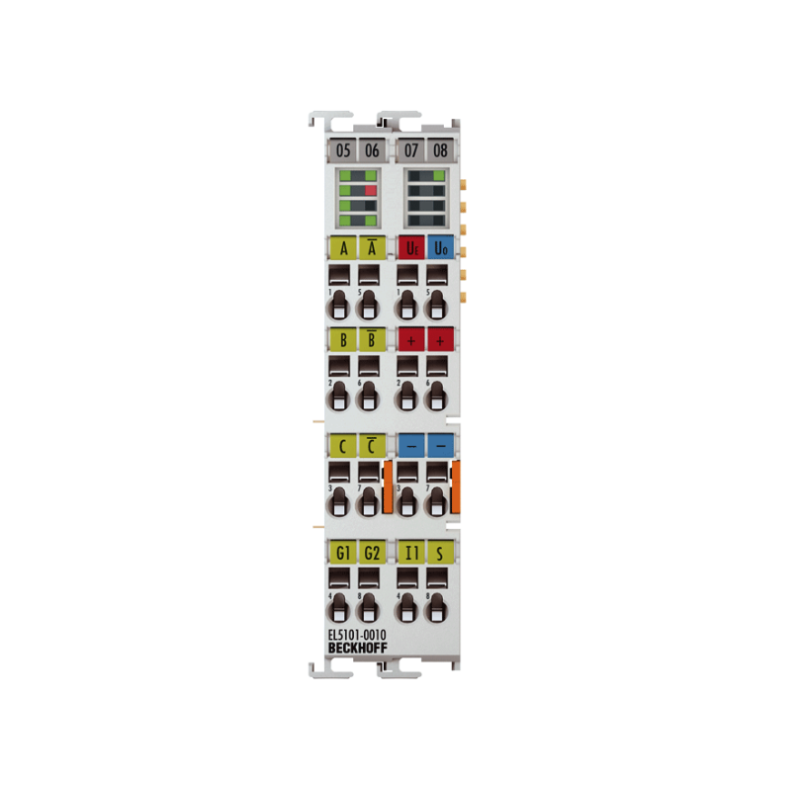

1-KANAŁOWY INTERFEJS ENKODERA BECKHOFF EtherCAT - EL5101-0010

Terminale serii EtherCAT EL5xxx, umożliwiają precyzyjny pomiar pozycji, częstotliwości, przemieszczenia oraz kąta, wykorzystując różne technologie przetworników przemieszczenia, zarówno bezwzględne, jak i przyrostowe.

Terminal Beckhoff EtherCAT - EL5101-0010 to interfejs zaprojektowany do bezpośredniego połączenia z inkrementalnymi enkoderami o sygnałach różnicowych (RS422). Jego maksymalna częstotliwość wejściowa wynosząca 5 MHz czyni go szczególnie odpowiednim dla dynamicznych zastosowań. Dodatkowo, terminal oferuje dwa dodatkowe wejścia cyfrowe o napięciu 24 V, które mogą być wykorzystywane do zapisywania, blokowania oraz ustawiania stanu licznika. Terminal EL5101-0010 umożliwia podłączenie i analizę komunikatów błędów enkodera poprzez dedykowane wejście stanu. Zasilanie enkodera o napięciach 5 V i 24 V może być dostarczane bezpośrednio przez zaciski tego terminala.

• Terminal pozwala na zapisywanie, blokowanie oraz ustawianie stanu licznika, co jest istotne dla różnych zastosowań.
• Terminal posiada wbudowany pomiar częstotliwości oraz okresu, co pozwala na precyzyjne monitorowanie sygnałów enkodera.
• Urządzenie jest zdolne do rozpoznawania obwodu otwartego, co ma znaczenie dla detekcji ewentualnych problemów z enkoderem.
• Terminal umożliwia synchroniczny odczyt wartości pozycji poprzez wykorzystanie rozproszonych zegarów EtherCAT (DC).
• Dostępny jest znacznik czasu dla ostatnio zarejestrowanej krawędzi przyrostowej enkodera.

Dodatkowo, EL5101-0010 pozwala na precyzyjny pomiar okresu lub częstotliwości z rozdzielczością wynoszącą 100 ns. Terminal obsługuje synchroniczny odczyt danych enkodera wraz z innymi danymi wejściowymi w systemie EtherCAT dzięki wykorzystaniu dokładnych rozproszonych zegarów EtherCAT (DC). Produkt oferuje również możliwość korzystania ze zdefiniowanych profili enkodera, co ułatwia łączenie danych procesowych w aplikacjach sterowania ruchem. Nawet w przypadku skomplikowanych systemów, terminale EtherCAT oferujące liczną funkcjonalność umożliwiają tworzenie prostych i efektywnych rozwiązań automatyzacji. Dzięki funkcji zegarów rozproszonych, wartości pozycji mogą być synchronizowane z innymi procesami, co jest niezwykle istotne w celu zapewnienia koherentnych operacji systemowych.
