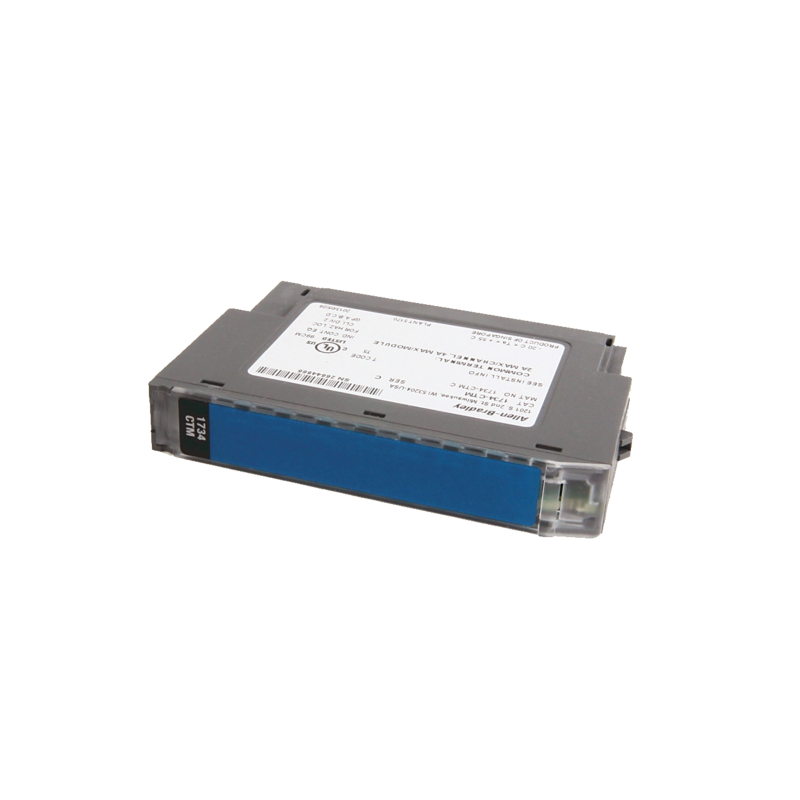

ALLEN-BRADLEY GEMEINSAMES ANSCHLUSSMODUL - 1734-CTM

Das Allen-Bradley -1734-CTM Common Terminal Module wurde entwickelt, um die Verdrahtungsmöglichkeiten von industriellen Automatisierungssystemen auf Basis der POINT I/O-Serie zu erweitern. Diese Serie zeichnet sich durch einen modularen Aufbau aus, der eine flexible Konfiguration der Eingabe-/Ausgabesysteme je nach Anwendungsbedarf ermöglicht.

Das Modul 1734-CTM dient als Anschlusserweiterung für Module mit hoher Kanaldichte, beispielsweise 8-Kanal-Digital-E/A-Module. Dies ermöglicht eine effiziente Verwaltung der Feldgeräteverkabelung, verbessert die Organisation und vereinfacht die Systeminstallation.

Das Modul ist mit den Klemmenbasen 1734-TB, 1734-TBS, 1734-TOP und 1734-TOPS kompatibel, was die Integration in verschiedene Konfigurationen von POINT I/O-Systemen ermöglicht. Kompakte Abmessungen (77,5 mm x 12,1 mm x 56,6 mm) und die Hutschienenmontage ermöglichen einen platzsparenden Einbau in Schaltschränken.

Das Modulgehäuse verfügt über keine eigene Isolierung, daher empfiehlt sich der Einsatz in Umgebungen, in denen ein ausreichender Schutz vor äußeren Einflüssen gewährleistet ist. Das Modul enthält keine LED-Anzeigen oder aktiven Komponenten und stellt somit eine einfache und zuverlässige Lösung zur Erweiterung gängiger Terminals in POINT I/O-Systemen dar.

Die POINT I/O- Serie, zu der auch das 1734-CTM gehört, bietet eine breite Palette an E/A-, Kommunikations- und Spezialmodulen, um die Erstellung skalierbarer und flexibler industrieller Automatisierungssysteme zu ermöglichen. Dank des modularen Aufbaus und der Unterstützung verschiedener Kommunikationsprotokolle ist diese Serie in vielen Branchen einsetzbar, von der Produktion über die Verarbeitung bis hin zur Logistik.
