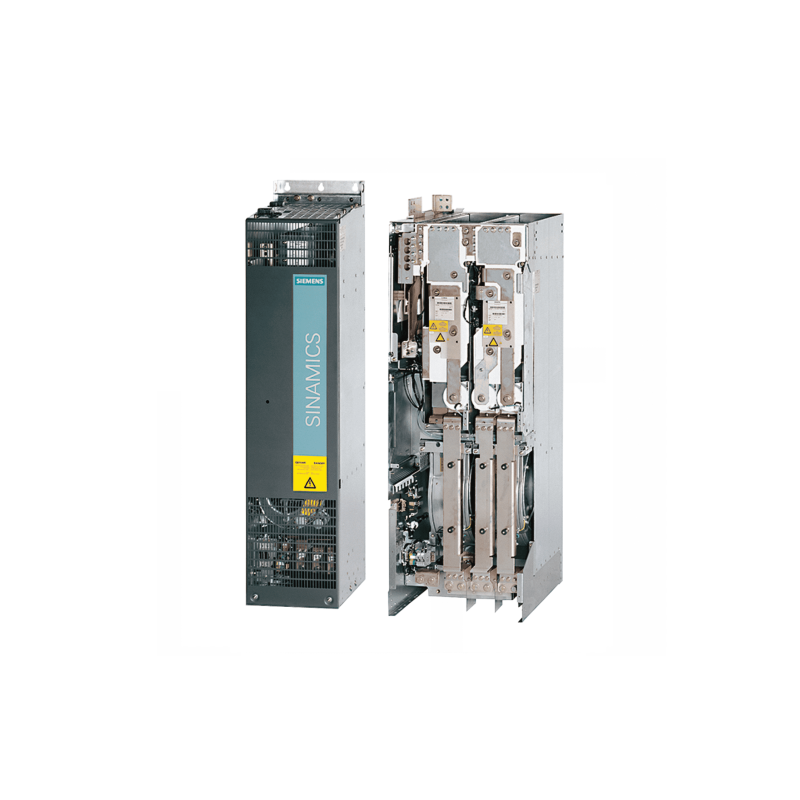

SIEMENS SINAMICS S120 ACTIVE LINE MODULE - 6SL3330-7TE35-0AA3

Das SINAMICS S120 Active Line Module mit der Bestellnummer 6SL3330-7TE35-0AA3 ist eine weiterentwickelte Komponente von Siemens-Antriebssystemen der SINAMICS S120-Reihe. Dieses Modul ist für die Verwaltung des Energieflusses zwischen der Stromquelle und dem DC-Bus verantwortlich und ermöglicht sowohl den Motorbetrieb als auch die Energierückgewinnung im regenerativen Modus. Seine Hauptfunktion besteht darin, dreiphasige Wechselspannung von 380-480 V AC (50/60 Hz) in 600 V DC umzuwandeln und dabei einen Ausgangsstrom von 549 A und eine Leistung von 300 kW bereitzustellen. Dank der internen Luftkühlung hält das Modul die optimale Betriebstemperatur aufrecht. Die integrierte DRIVE-CLiQ-Schnittstelle ermöglicht eine einfache Integration mit anderen SINAMICS S120-Systemkomponenten und sorgt so für nahtlose Kommunikation und vereinfachte Konfiguration.

Aktive Netzmodule können Energie einspeisen und rückspeisefähige Energie in das Netz zurückspeisen. Eine Bremseinheit und ein Bremswiderstand sind nur dann erforderlich, wenn Antriebe nach einem Netzausfall kontrolliert abgebremst werden müssen (d. h. wenn keine Energierückspeisung ins Netz möglich ist). Im Gegensatz zu Basic Line- und Smart Line-Modulen erzeugen Active Line- Module eine geregelte Gleichspannung, die trotz Schwankungen der Netzspannung konstant gehalten wird, wenn die Netzspannung innerhalb eines akzeptablen Toleranzbereichs schwankt. Active Line Module beziehen in Kombination mit dem Active Interface Modul sinusförmigen Strom aus dem Stromnetz. Es gibt fast keine Harmonischen. Die gesamten harmonischen Verzerrungsfaktoren für Strom THD(I) und Spannung THD(U) liegen typischerweise im Bereich von etwa 3 % für den Nennstrom. THD(I) wird nach IEEE 519 (2014) und THD(U) nach IEC 61000-2-4 (2002) berechnet. Die strengen Grenzwerte von IEEE 519 (2014) werden in der Regel eingehalten.

Alle zum Betrieb des Active Line Moduls notwendigen Komponenten sind im Active Interface Modul integriert.
Um die in der Norm EN 61800-3 für Kategorie C2 festgelegten Grenzwerte einzuhalten, kann optional ein Inline-Filter eingebaut werden.

Die SINAMICS S120 -Reihe ist eine Familie von Industrieantrieben, die sich durch modularen Aufbau, flexible Konfiguration und hohe Effizienz auszeichnen. Dank einer breiten Palette an Modulen, darunter Linearmodule, Wechselrichter, Steuerungsmodule und Hilfskomponenten, kann das SINAMICS S120-System genau auf die Anforderungen einer bestimmten Anwendung zugeschnitten werden. Linienmodule wie das S120 Active Line Module bilden das Fundament des Systems, versorgen die Wechselrichter mit stabiler Spannung und steuern den Energiefluss in beide Richtungen.

Ausführliche Informationen und technische Dokumentation finden Sie auf der Website des Herstellers: SINAMICS S120 Active Line Module - 6SL3330-7TE35-0AA3 .
