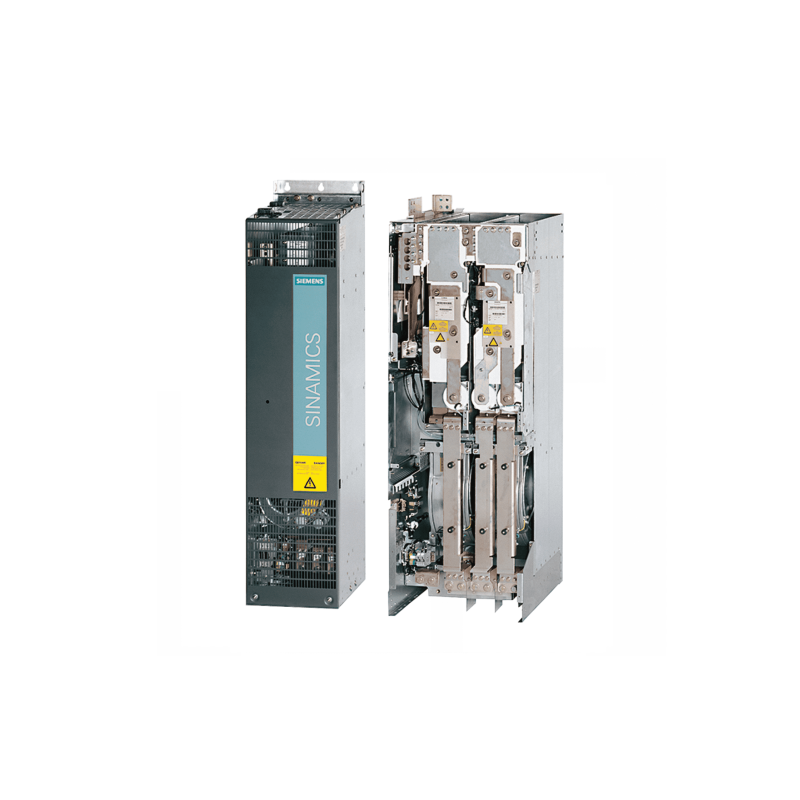

SIEMENS SINAMICS S120 ACTIVE LINE MODULE - 6SL3330-7TE32-6AA3

Siemens SINAMICS S120 Active Line Module – 6SL3330-7TE32-6AA3 ist eine fortschrittliche Komponente von Siemens-Antriebssystemen, die für die Umwandlung von dreiphasiger Wechselspannung (380–480 V AC, 50/60 Hz) in 600 V DC-Spannung und Bereitstellung eines Ausgangs ausgelegt ist Strom 291 A und Leistung 160 kW. Mit interner Luftkühlung und integrierter DRIVE-CLiQ-Schnittstelle gewährleistet dieses Modul Zuverlässigkeit und Effizienz in anspruchsvollen Industrieanwendungen und ermöglicht eine einfache Integration mit anderen SINAMICS S120-Systemkomponenten. Seine Hauptaufgabe besteht darin, die Netzspannung in Gleichspannung umzuwandeln, die dann an einen gemeinsamen DC-Bus angeschlossene Antriebe versorgt.

Das Modul arbeitet bidirektional, das heißt, es kann auch beim Bremsen entstehende Energie zurückgewinnen und in das Stromnetz zurückspeisen, was Energie spart und die Systemeffizienz erhöht. Aktive Line Modules können Energie einspeisen und rückspeisefähige Energie in das Netz zurückspeisen. Eine Bremseinheit und ein Bremswiderstand sind nur dann erforderlich, wenn Antriebe nach einem Netzausfall kontrolliert abgebremst werden müssen (d. h. wenn keine Energierückspeisung ins Netz möglich ist). Im Gegensatz zu Basic Line- und Smart Line-Modulen erzeugen Active Line- Module eine geregelte Gleichspannung, die trotz Schwankungen der Netzspannung konstant gehalten wird, wenn die Netzspannung innerhalb eines akzeptablen Toleranzbereichs schwankt. Active Line Module beziehen in Kombination mit dem Active Interface Modul sinusförmigen Strom aus dem Stromnetz. Es gibt fast keine Harmonischen. Die gesamten harmonischen Verzerrungsfaktoren für Strom THD(I) und Spannung THD(U) liegen typischerweise im Bereich von etwa 3 % für den Nennstrom. THD(I) wird nach IEEE 519 (2014) und THD(U) nach IEC 61000-2-4 (2002) berechnet. Die strengen Grenzwerte von IEEE 519 (2014) werden in der Regel eingehalten.

Alle zum Betrieb des Active Line Moduls notwendigen Komponenten sind im Active Interface Modul integriert.
Um die in der Norm EN 61800-3 für Kategorie C2 festgelegten Grenzwerte einzuhalten, kann optional ein Inline-Filter eingebaut werden.

Die SINAMICS S120 -Reihe ist eine Familie von Industrieantrieben, die sich durch modularen Aufbau, flexible Konfiguration und hohe Effizienz auszeichnen. Dank einer breiten Palette an Modulen, darunter Linearmodule, Wechselrichter, Steuerungsmodule und Hilfskomponenten, kann das SINAMICS S120-System genau auf die Anforderungen einer bestimmten Anwendung zugeschnitten werden. Linienmodule wie das S120 Active Line Module bilden das Fundament des Systems, versorgen die Wechselrichter mit stabiler Spannung und steuern den Energiefluss in beide Richtungen.

Das Modul arbeitet mit einer 3-phasigen Eingangsspannung im Bereich von 380 bis 480 V AC bei einer Frequenz von 50/60 Hz und liefert eine Ausgangsspannung von 600 V DC und einen Ausgangsstrom von 291 A, was einer Leistung von entspricht 160 kW. Das verwendete interne Luftkühlsystem garantiert ein effektives Wärmemanagement, auch unter anspruchsvollen Umgebungsbedingungen. Das Modul ist mit der DRIVE-CLiQ-Schnittstelle ausgestattet, die die Integration mit anderen Elementen des SINAMICS S120-Systems vereinfacht und eine einfache Kommunikation, Konfiguration und Diagnose ermöglicht. Das Produkt wurde in Übereinstimmung mit internationalen Standards entwickelt, was seine Zuverlässigkeit und die Einhaltung von Umweltanforderungen wie RoHS bestätigt. Mit einem Gewicht von ca. 135 kg und einer soliden Bauweise ist dieses Modul für den intensiven Einsatz im industriellen Umfeld geeignet.

Ausführliche Informationen und technische Dokumentation finden Sie auf der Website des Herstellers: SINAMICS S120 Active Line Module - 6SL3330-7TE32-6AA3 .
